主要特点
■ 准确度等级0.01级
■ 通信协议开放，可兼容745指令
产品概述
ConST288高精度大气压计内置1个0.01级数字大气压模块，拥有2个外接传感器数字通讯接口，可支持CDP模块式压力校验仪连接，实现3通道压力测量。
ConST288采用10.1英寸高分辨率液晶触摸屏，主界面可显示所有通道的测量值和仪器状态，采用触摸操作使配置轻松快捷。也可以通过多种通信方式远程操作仪器，以自动获取测量参数。设备的屏幕支持向上翻转30°，十分适合桌面使用。大气压计也支持机架安装，组成机柜系统，以扩展更多自动化检校应用。
ConST288大气压计是便携设备，既可通过适配器电源供电，也可通过选购大容量锂电池实现脱离交流电源工作。适合实验室工作，又可方便的移动使用。
ConST288高精度大气压计可广泛应用于气象试验站、海洋、计量实验室、机场、航空航天等领域的高精度大气压力计量、校准、测试和监测。
产品特点
■ 高端压力传感器
大气压量程可选1：（450~1100）hPa，准确度±10Pa
大气压量程可选2：（10~1200）hPa，准确度±10Pa
■ 可构建多量程压力标准
除作为一台气压计外，ConST288的2个外置通道还可扩展作为更多量程的压力标准。如量程范围不能满足需求的场景，可以通过即插即用的外接压力模块来扩展量程，最多可以构成3个通道的压力测量。
■ 10.1英寸电容触摸屏
主机搭配10.1英寸电容触摸屏，多通道数据可同时显示，用户可以在主界面同时读取所有通道的压力值和辅助信息（最大值、最小值、平均值、压力变化速率等），也可以将某些通道隐藏，从而以更大字体观察屏幕数据。
■ 屏幕可30°调整角度
ConST288在桌面使用状态下，屏幕可30°调角，即提供最佳阅读视角，又确保压力传感器的位置角度不变。
■ 自动高度差修正
ConST288支持每通道传感器单独设置高度差参数。软件默认提供空气/氮气介质密度，用户也可根据需要自定义其它介质密度。
常用介质高度差：
水：4.9kPa@50cm
癸二酸二异辛酯：4.5kPa@50cm
空气/氮气： 0.056kPa@50cm@1MPa
■ 支持丰富的计量单位
ConST288支持最丰富的计量单位，48个国际压力单位和英制单位、5个用户自定义压力单位、2个压力变化速率单位、2个高度单位，为用户的校准工作提供最大的便利性。
■ 可选购大容量充电锂电池
ConST288提供大容量锂电池组，快速安装无需工具，用户可按需选购，用于现场工作等场景。
■ 兼容其它厂家协议
ConST288可以通过以太网、通过USB扩转WIFI和RS232串口方式与计算机系统通信，设备提供SCPI指令，可以方便的用于测试台的自动化测试校准应用。产品兼容Paroscientific 745通讯协议，无需二次开发即可完成无缝替换。

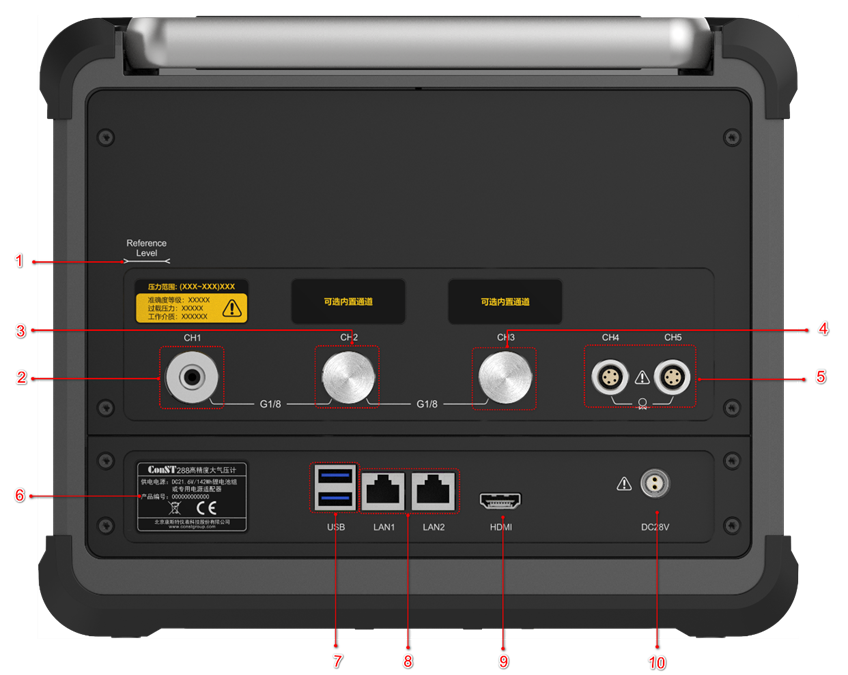

ConST288部位接口图
1 —— 参考压力基准线；
2 —— 内置大气压模块压力接口，G1/8内螺纹，预装G1/8外转G1/4外螺纹接头；
3 —— 其它机型可选，对大气压计机型，接口封堵；
4 —— 其它机型可选，对大气压计机型，接口封堵；
5 —— 智能航插接口 * 2，用于连接CDP数字压力模块；
6 —— 设备铭牌；
7 —— USB-A HOST * 2,用于U盘升级、扩展WIFI通讯模块、连接USB转RS232线缆；
8 —— LAN-RJ45 * 2,以太网口，用于主机通讯；
9 —— HDMI * 1,用于外部显示器扩展；
10 —— DC28V电源适配器输入口，2芯航插；

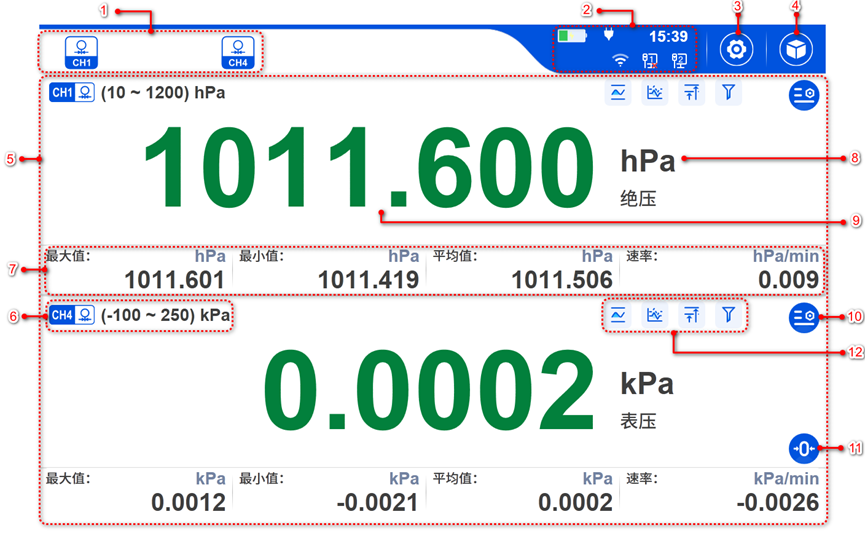

ConST288主界面
序号 | 显示区域 | 操作说明 |
1 | 通道显示设置 | 点击可隐藏/显示对应通道，最多同时显示3个通道，表示通道被隐藏（ConST288无CH2、CH3通道） |
2 | 状态栏 | 设备状态显示，点击可进入控制中心 |
显示当前系统时间 | ||
仅无线开启时显示，标识连接状态和信号强度 | ||
仅有USB设备插入时显示 | ||
表示有电源适配器插入 | ||
仅电池存在时显示，提供电池电量和充电状态信息 | ||
表示有网络连接 表示无网络连接 | ||
3 | 系统设置 | 设备的各种设置项，包括模块设置、系统服务、个性化、通讯设置等 |
4 | 应用 | 点击进入设备提供的应用程序界面 |
5 | 通道 | 测量通道的显示区域，最多显示3个通道 |
6 | 量程 | 点击可切换模块量程 |
7 | 二级参数信息 | 可以选择任意四种二级参数信息进行实时展示 统计信息：最小值、最大值、平均值、峰峰值、实际速率、压力变化速率、去皮 |
8 | 单位 | 点击可切换当前通道单位 |
9 | 实时测量值 | 根据设定的分辨率，显示相应的位数 |
10 | 模块设置 | 点击可快速进入对应模块的设置界面 |
11 | 清零 | 通道为表压模块时显示，点击可以对模块进行清零 |
12 | 参数预览 | 稳定判断：显示图标表示稳定判断开启；滤波：显示图标 —— 表示滤波开启 去皮：显示图标表示去皮功能开启；高度差修正：显示图标 —— 表示压力模块高度差修正开启 |
ConST288技术指标
指标 | 规格 |
环境要求 | 工作温度：0℃~40℃ 存储温度：-20℃~70℃ 工作湿度：＜90%RH（非冷凝） 工作海拔：＜2000米； |
电源要求 | DC28V直流电源适配器 整机最大功耗16Wh 可选购97Wh可充电锂电池，典型工作时间8小时 |
热机时间 | ≥20分钟； |
显示 | 10.1寸电容触摸屏； 显示刷新速度：10次/秒； 最大数值宽度：5位~7位可调； 屏幕翻起角度：30°，一键按压翻转； |
计量单位 | 48个国际压力单位和英制单位； 5个用户自定义压力单位； 2个高度单位：米、英尺 2个压力变化速率单位：/秒、/分钟； |
语言 | 简体中文、繁体中文、英文、日文 |
通讯接口 | HOST USB-A×2、以太网×2、HDMI×1 通过USB可扩展RS232、WIFI通讯方式，SCPI指令集 兼容Model 745 指令 |
内置大气压模块 压力连接口（CH1） | 基础螺纹G1/8内； 出厂预装G1/8外转G1/4外转接头 |
外连模块电气接口 （CH4、CH5） | 5pin航插； |
工作姿态 | 桌面、机架 |
尺寸与重量 | 尺寸：281mm(宽)×230mm(高)×159mm(深) 重量：4.8kg（不含可充电锂电池包） |
产品认证 | CE |
大气压模块技术指标 | |
大气压模块 | 量程范围：（450~1100）hPa/（10~1200）hPa、绝压； 准确度：±0.10hPa； 校准周期：1年； 测量速度：（1~10）次/秒可调； 最大数据宽度：7位； 补偿温度范围：15℃~35℃ 传压介质：干燥、无油、非腐蚀性气体或空气； |
外接数字压力模块 | 电气接口：5芯航插接口； 压力接口：M20*1.5（默认），可定制G1/2、G1/4、1/2NPT、1/4NPT，用户根据需求，自行选购； |
ConST288订购信息
设备 | 标/选购 | 规格描述 | 数量 |
ConST288高精度大气压计 | 标配 | 内置1只大气压模块， （450~1100）hPa、（10~1200）hP可选 | 1 |
DC28V直流电源适配器 | 标配 | 1 | |
9060压力模块航插线 | 标配 | 1 | |
校准证书 | 标配 | 1 | |
纸质文件 | 标配 | 使用说明书、合格证、安全须知 | 1 |
包装纸箱 | 标配 | 1 | |
97Wh可充电锂电池组 | 选购 | 97Wh | 1 |
CDP模块式压力校验仪 | 选购 | 参见CDP压力模块数据表 （航插线需单独订购） | 按需 |
高压软管 | 标配 | 双端G1/4内，黑色、1.5米，最大工作压力70MPa | 1 |
鱼尾纹转接头 | 标配 | G1/4内转φ6mm鱼尾纹接头 | 1 |
硅胶管 | 标配 | 4*8mm透明硅胶管，1.5米 | 1 |
压力转接头 | 选购 | G1/4外转其它（M20、G1/2、G1/4、1/2NPT、1/4NPT） | 按需 |
USB转RS232线缆 | 选购 | 1 | |
USB转WIFI | 选购 | 1 | |
仪器箱 | 选购 | 可放置主机、标配件、3个CDP压力模块、1根压力软管、电池组、3个压力转接头 | 1 |
注1：ConST288内/外压力模块均转到常用外螺纹，不再提供各种单头或多头转接台的选型信息；
注2：ConST288主机底部配置4颗上架用螺孔，用户如需上架请从说明书获取安装尺寸。
常规产品通常为现货供应，受需求差异、定制化等因素影响，请联系您的客户经理获取准确的产品供货期。
| 物料编码 | 名称 | 型号 | 图片 | 类型 | 说明 | 数量 |
|---|---|---|---|---|---|---|
| / | ConST288装箱清单 | ConST288 | / | 选购 | 标配组件可能调整，请以实际收货时的装箱清单为准。 | / |
重要提示：
本页内容基于最高配置、最全功能的产品，但因版本不同、产品改进、技术更新、方案定制等原因，部分内容如功能、指标及配附件等可能与最终产品存在差异，请以实际订单和交付信息为准，感谢您的理解，请联系我们获取详情。
